Confiez nous vos Silos XXL
Les cuves BIFECTA sont le fruit de plus de trois décennies d’expérience et d’expertise et se déclinent dans toutes les dimensions à partir de 250T avec des caractéristiques personnalisables.

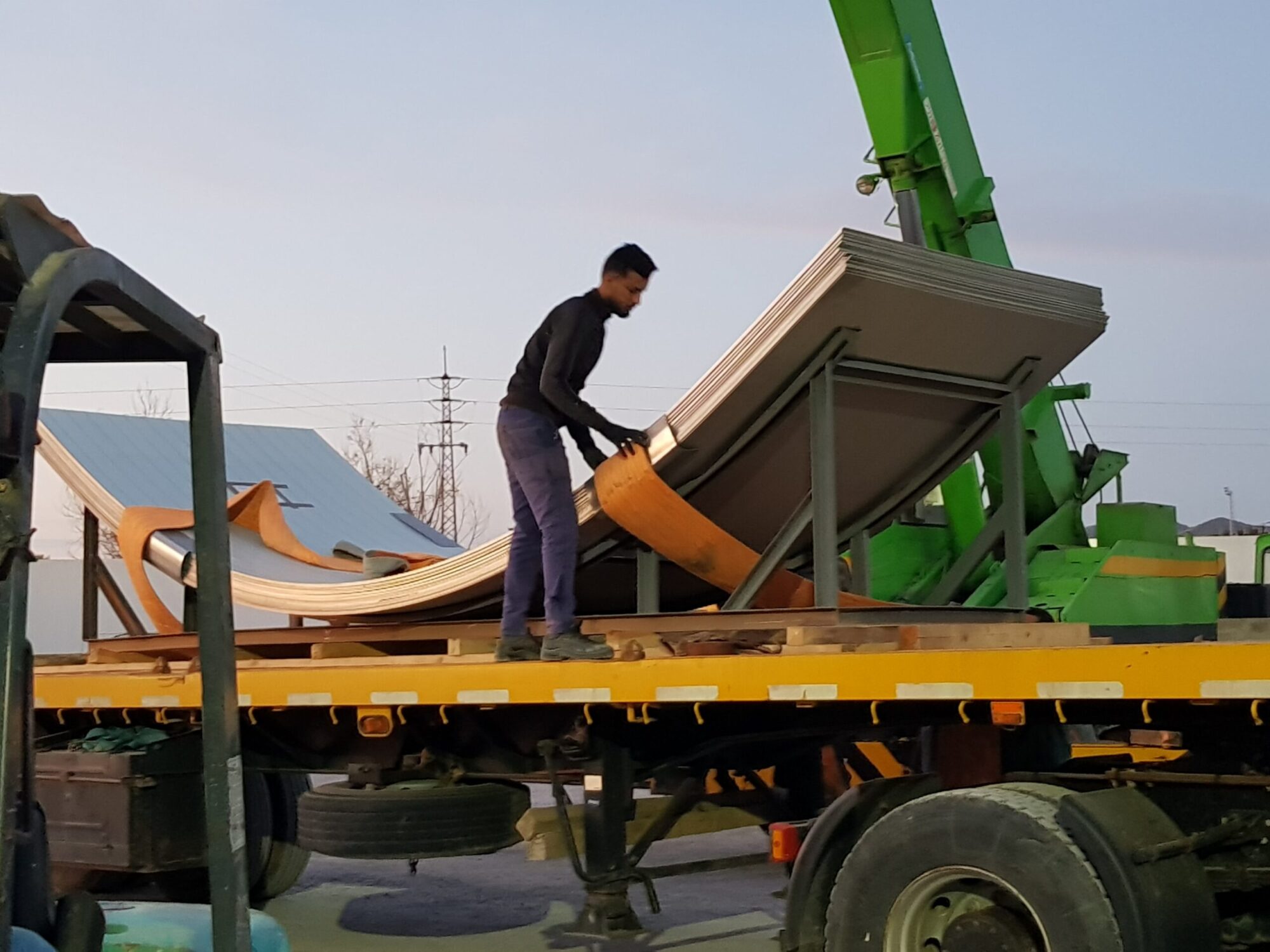

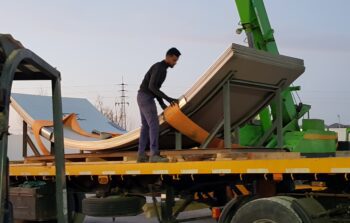

- La préfabrication se fait généralement dans nos ateliers et est ensuite envoyée sur le site du client pour l’assemblage final.
- Nous proposons aussi des installations tel que les passerelles, escaliers, et le calorifugeage.

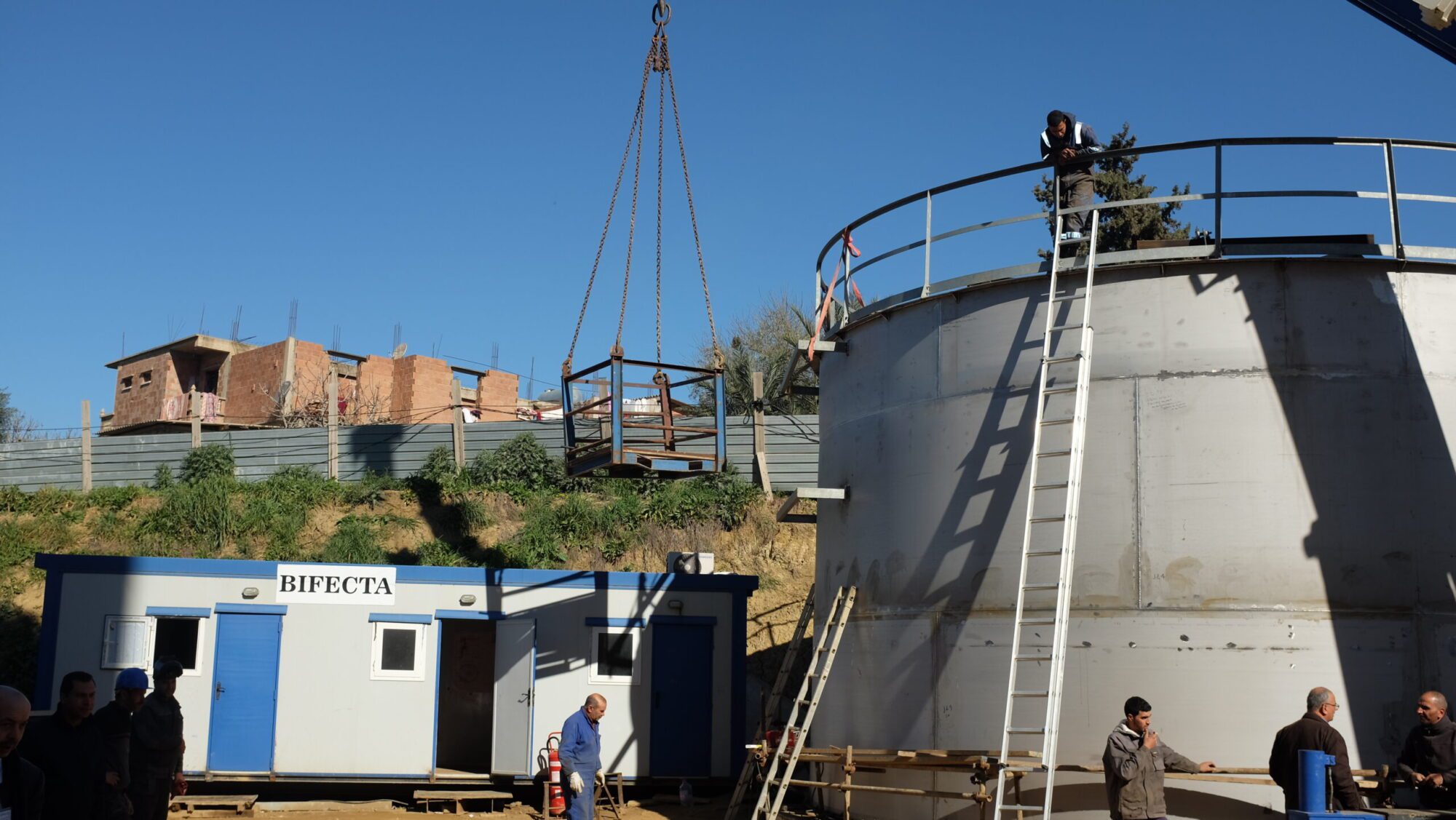

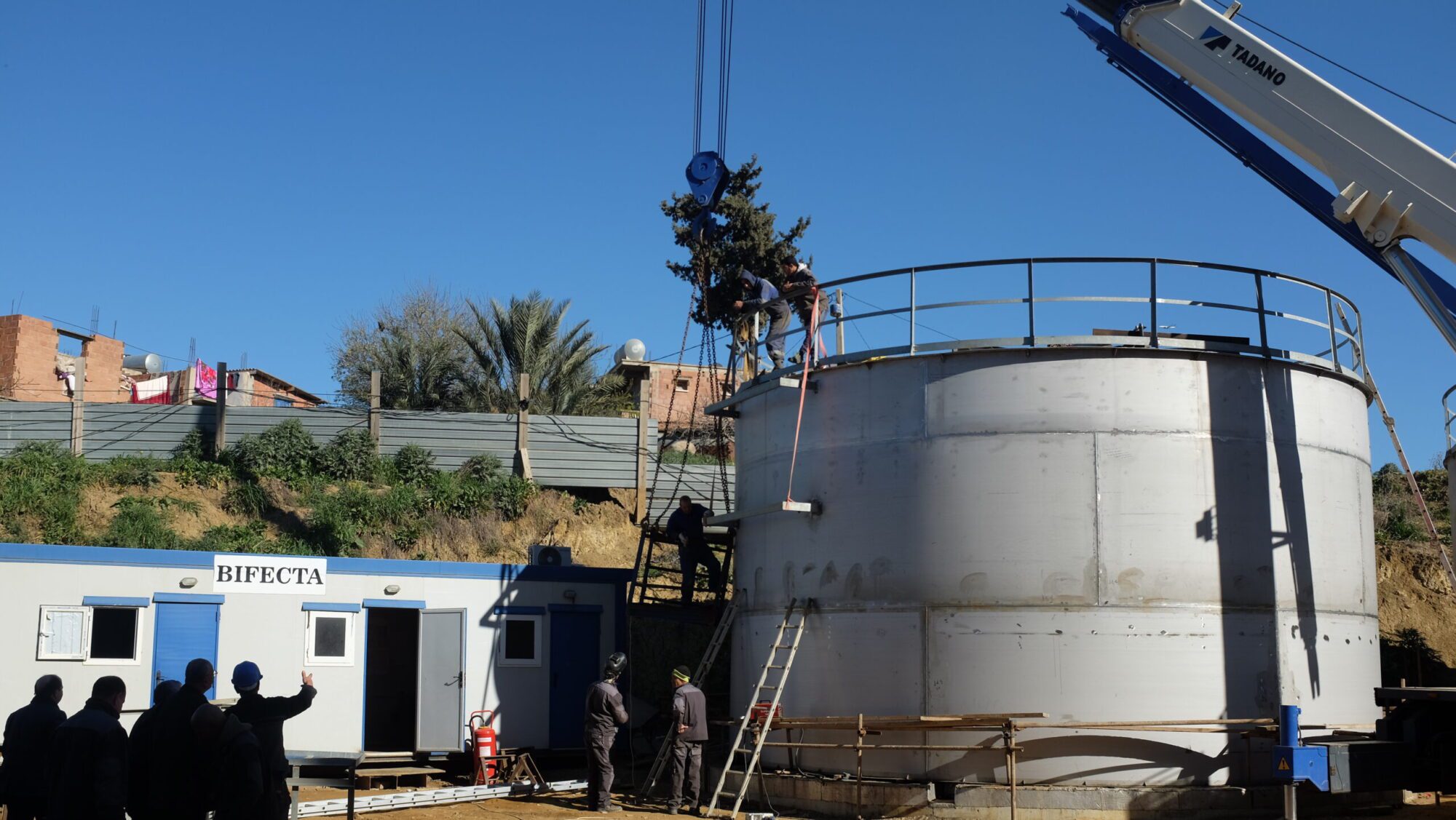

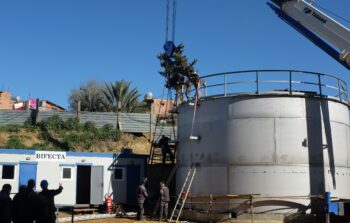

- Experts en construction de silos sur site, Bifecta a développé un savoir faire spécifique grâce à des procédés de montage adaptés.
Délais raccourcis.
Coûts de fabrication optimisés.
Descriptif technique
- Capacité : Jusqu’a 3000 m3.
- Produit : Liquide alimentaire, chimique.
- Fonction : Stockage.
- Implantation : Extérieure.
- Conditions de service :
- Utilisation : atmosphérique.
- Pression maxi de service : + 50 mbar.
- Dépression maxi de service : – 30 mbar.
- Température : ambiante.
- CONSTRUCTION : Pour l’ensemble cuve et accessoires en acier inoxydable AISI 304L (n°1.4307) ou AISI 316L (n°1.4404) selon le produit à stocker.
- CONSTITUTION :
- 01 Fond plat incliné à 3% épaisseur à définir.
- 01 Virole (V1) cylindrique, hauteur 1.5 m (Le nombre de viroles dépend du volume de la cuve).
- 01 Virole (V2) cylindrique, hauteur et épaisseur à définir.

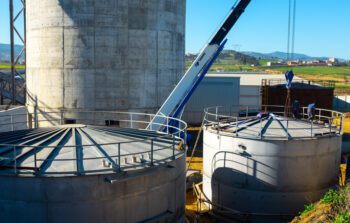

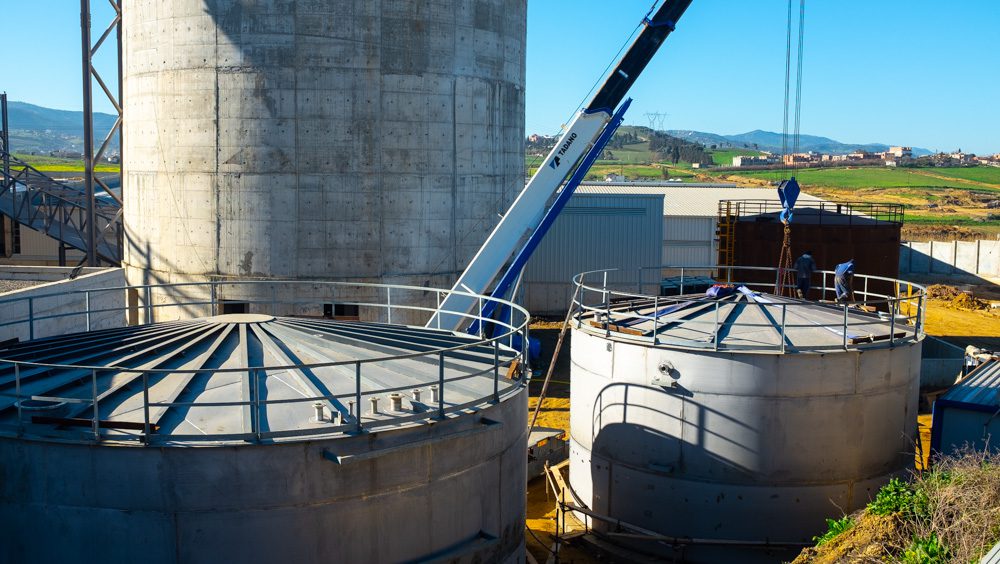

- 01 Dôme conique incliné à 15° avec transverses de renfort.
- SUPPORTAGE :
Sur un radier en béton incliné à 3% avec réservation pour boîtard de vidange (construction client).
Pattes de scellement cuve sur radier avec chevilles chimique. - EQUIPEMENTS :
- Sur le dôme :
- 04 Anneaux de levage à vide -.
- Traverses de renfort dôme en L.
- 01 Anneau central de renfort dôme.
- 02 Events à bain de liquide pour un débit de remplissage ou de soutirage maxi de N m3/h.
- 01 Trou d’homme 01 Rampe de lavage à 4 boules statiques démontables de l’extérieur. Débit de lavage N m3/h à X bars au niveau des boules.
- 01 Garde corps en inox hauteur 1000 mm Sur la virole.
- 01 Piquage de remplissage avec vanne à boule BL/BF.
- 01 Piquage de soutirage avec vanne à boule BL/BF.
- 01 Porte ovale autoclave.
- 01 Plaque d’identification + logo -.
- 01 Robinet de prise d’échantillon.
- 01 Indicateur de niveau à flotteur avec réglette graduée par m3.
- Sur le fond :
- 01 Boitard de vidange total avec vanne à boule BL/BF.
- Sur le dôme :
Traitement de surfaces
- Décapage, passivation.
- Ponçage, brossage, polissage électrolytique et sablage.
ASPECT ET FINITION :
- Intérieur : Surfaces glacées de laminage à froid 2B. Soudures meulées polies grain 180.
- Extérieur : Surfaces glacées de laminage à froid 2B. Soudures décapées et brossées.
Procédés de contrôle
- Radiographies RT.
- Essais de pénétration de colorant PT – Inspection visuelle VT.
- Contrôles des matériaux.
- Essais de pression.
- Contrôles de rugosité de surface Ra/Rz.
- Mesures d’épaisseurs de paroi.
Travaux de soudage
Nous maîtrisons les procédures de soudage MIG, MAG, WIG, plasma et orbital.
Nous soudons uniquement avec des métaux d’apport de soudage certifiés.
Applications
Liquides :
- Alimentaire : Eau , vinaigre, lait, huile de palme, huile d’olive, alcool etc…
- Chimique : Chlorure ferrique, la soude, l’acide nitrique, l’acide sulfurique, l’acide chlorhydrique etc…
Notre engagement qualité
Nos équipements sont fabriqués selon les normes internationales en vigueur. Nous offrons une assurance de qualité intégrale, conformément aux normes TUV ISO 9001.
Nous réalisons des contrôles accompagnés de comptes rendus d’essais certifiés aux normes CODAP, ASME, D.N.V 2-7, API 650.

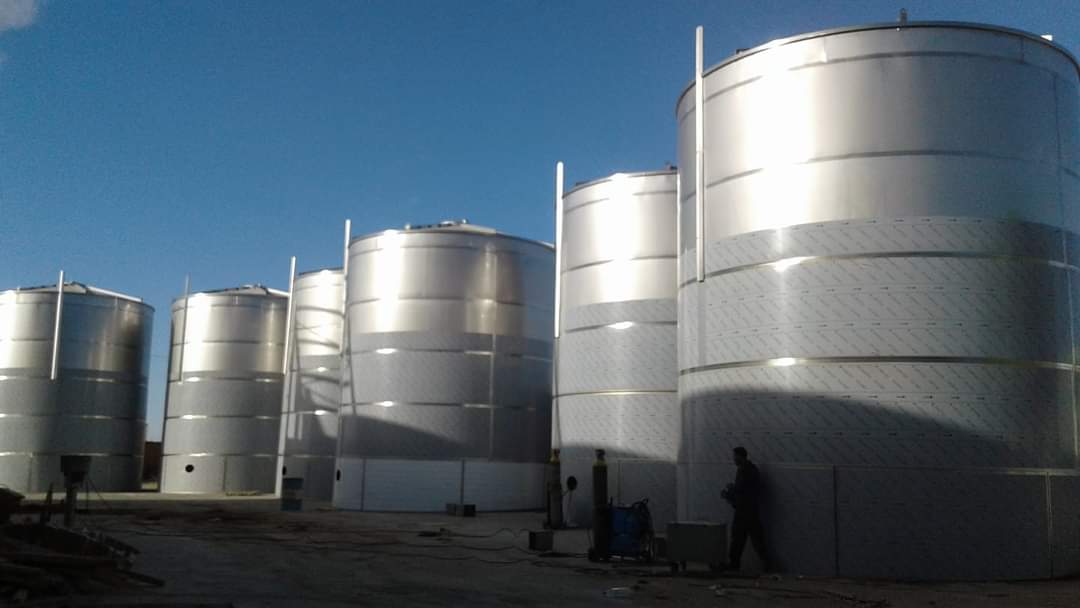

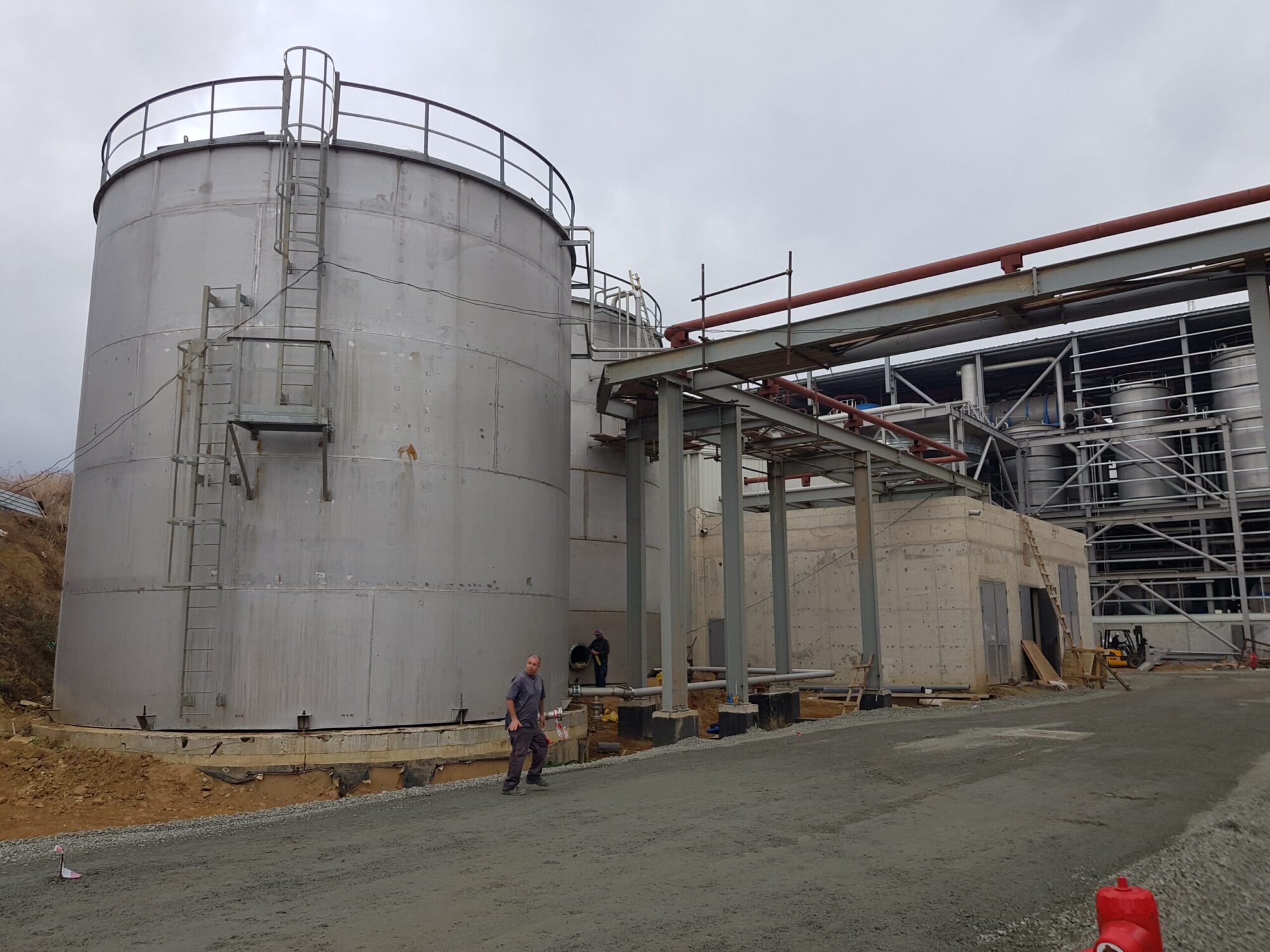

Nos réalisations
